MEMBUAT PROGRAM SIMULASI ANGKA
DENGAN 7-SEGMENT DISPLAY
D0,D1,D2,D3,D4,D5,D6
4 INPUT
4 INPUT
software Logisim
Gambar 7-Segment display
MELAKUKAN SIMULASI
DENGAN 7-SEGMENT DISPLAY
TABEL KEBENARAN
|
INPUT
|
OUT
PUT
|
DISPLAY
|
|||||||||
|
A1
|
A2
|
A3
|
A4
|
D0
|
D1
|
D2
|
D3
|
D4
|
D5
|
D6
|
ANGKA
|
|
0
|
0
|
0
|
0
|
1
|
1
|
1
|
0
|
1
|
1
|
1
|
0
|
|
0
|
0
|
0
|
1
|
0
|
0
|
0
|
0
|
1
|
0
|
1
|
1
|
|
0
|
0
|
1
|
0
|
0
|
1
|
1
|
0
|
1
|
1
|
1
|
2
|
|
0
|
0
|
1
|
1
|
1
|
0
|
1
|
1
|
1
|
0
|
1
|
3
|
|
0
|
1
|
0
|
0
|
0
|
1
|
0
|
1
|
1
|
1
|
0
|
4
|
|
0
|
1
|
0
|
1
|
1
|
1
|
0
|
1
|
0
|
1
|
1
|
5
|
|
0
|
1
|
1
|
0
|
1
|
1
|
1
|
1
|
0
|
1
|
1
|
6
|
|
0
|
1
|
1
|
1
|
0
|
1
|
0
|
0
|
1
|
0
|
1
|
7
|
|
1
|
0
|
0
|
0
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
8
|
|
1
|
0
|
0
|
1
|
1
|
1
|
0
|
1
|
1
|
1
|
1
|
9
|
|
1
|
0
|
1
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
BLANK
|
|
1
|
0
|
1
|
1
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
BLANK
|
|
1
|
1
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
BLANK
|
|
1
|
1
|
0
|
1
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
BLANK
|
|
1
|
1
|
1
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
BLANK
|
|
1
|
1
|
1
|
1
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
BLANK
|
RUMUS ANGKA DENGAN 4 INPUT
0= ̚(A1+A2+A3+A4)+D0+
D1+D2+ D4+D5+ D6
1= ̚( ̚A4+A1+A2+A3)+
D1+ D4
2= ̚( ̚ A3+A1+A2+A3)+
D0+ D2+D3+ D4+D6
3= ̚( ̚(A3.A4)+A1+A2)+ D0+
D1+D3+ D4+D6
4= ̚
( ̚A2+A1+A3+A)+ D1+D3+ D4+D5
5= ̚(A2.A4)+
A1+A3+ D0+ D1+D3+ D5+D6
6= ̚( ̚(A2.A3)+A1+A4)+ D0+
D1+D2+D3+ D5+D6
7= ̚
( ̚(A2.A3.A4)+ A1)+ D1+ D4+D6
8= ̚
( ̚A1+A2+A3+A4)+ D0+ D1+D2+D3+D4+ D5+D6
9= ̚( ̚(A1.A4)+
A2+A3)+ D0+ D1 +D3+D4+ D5+D6

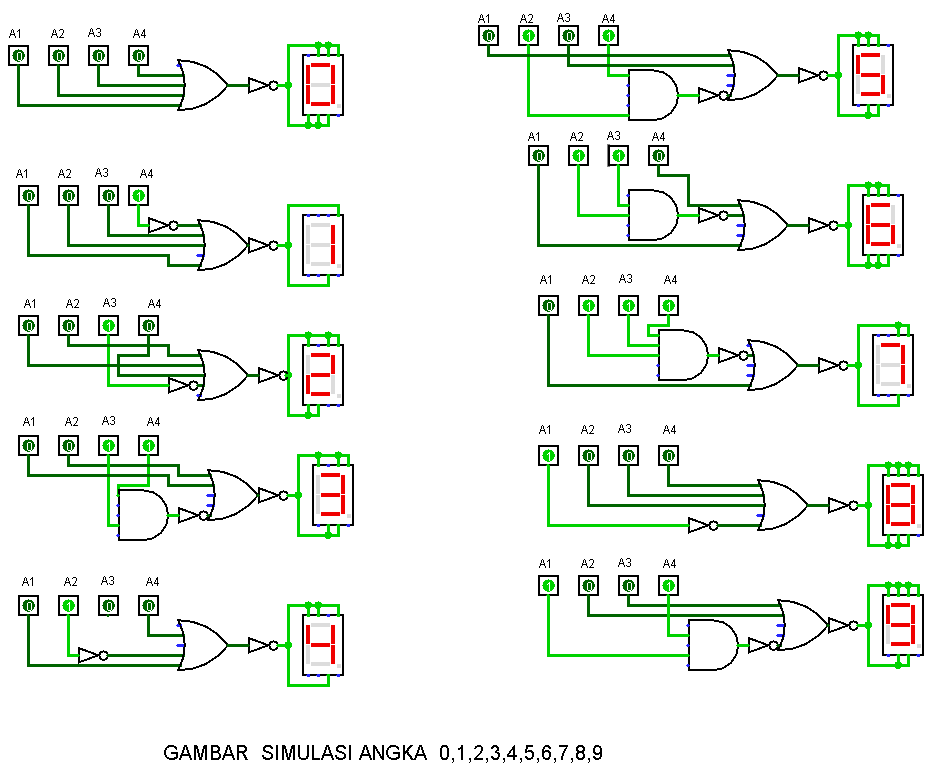

Gambar Simulasi Angka 4 Input
Penyerderhanaan Program Dengan 4 Input
RUMUS
D0= ̚( ̚ A3+A1+A2+A3)+ ̚( ̚(A3.A4)+A1+A2)+ ̚( ̚(A2.A4)+A1+A3)
+ ̚( ̚(A2.A3)+A1+A4)
+ ̚( ̚A1+A2+A3+A4)+ ̚( ̚(A1.A4+
A2+A3)+ ̚(A1+A2+A3+A4)
D1= ̚( ̚A4+A1+A2+A3)+ ̚( ̚(A3.A4)+A1+A2)+ ̚( ̚A2+A1+A3+A)
+ ̚( ̚(A2.A4)+A1+A3)+
̚ ( ̚(A2.A3)+A1+A4)+ ̚
( ̚(A2.A3.A4)+ A1) + ̚( ̚A1+A2+A3+A4)
+ ̚( ̚(A1.A4)+ A2+A3)
+ ̚
(A1+A2 A3+A4)
D2= ̚( ̚ A3+A1+A2+A4)+ ̚( ̚(A2.A3)+A1+A4)+ ̚
( ̚A1+A2+A3+ A4)+ ̚(A1+A2+A3+A4)
D3= ̚
( ̚ A3+A1+A2+A4)+ ̚ ( ̚(A3.A4)+A1+A2)+ ̚
( ̚(A.A4)+ A1+A3) + ̚( ̚A2+A1+A3+A4)
+ ̚( ̚(A2.A3)+A1+A4)+ ̚( ̚A1+A2+A3+A4)+ ̚( ̚(A1.A4)+
A2+A3)
D4= ̚
( ̚A2+A1+A3+A)+ ̚ ( ̚(A2.A4)+
A1+A3)+ ( ̚(A2.A3)+A1+ A4) + ̚( ̚A1+A2+A3+A4)
+ ̚( ̚(A1.A4)+
A2+A3)+ ̚(A1+A2+ A3+A4)
D5= ̚( ̚A3+A1+A2+A3=A4)+ ̚( ̚(A3.A4)+A1+A2)+ ̚( ̚(A2.A4)+A1+A3)
+ ̚( ̚(A2.A3)+A1+A4)
+ ̚( ̚(A2.A3.A4)
A1)+ ̚( ̚A1+A2+
A3+A4)+ ̚( ̚(A1.A4)+ A2+A3)+ ̚
(A1+A2+A3+A4)
D6= ̚( ̚A4+A1+A2+A3)+ ̚( ̚ A3+A1+A2+A4)+
( ̚(A3.A4)+A1+ A2) + ̚( ̚A2+A1+A3+A4)+
̚( ̚(A2+A3+A4)+A1)+ ̚( ̚A1+A2+
A3+A4)+ ̚( ̚(A1.A4)+ A2+A3)+ ̚(A1+A2+A3+A4)
GAMBAR PROGRAM SIMULASI ANGKA
(0,1,2,3,4,5,6,7,8,9)
DENGAN 7-SEGMENT DISPLAY
4 INPUT
HASIL TEST SIMULASI
ANGKA 0
BLANK
Tutorial Proggram simulasi angka dengan 7 segment display
sumber : https://www.youtube.com/watch?v=DbRghK7nzEQ
